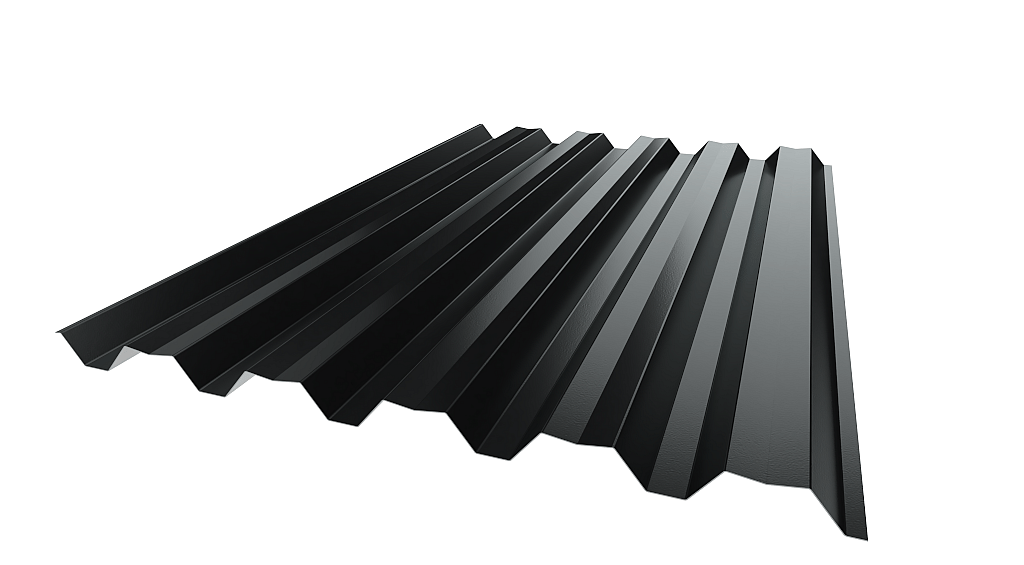

VVP 45

Für größere Gebäude, bei denen ein stärkeres Profil benötigt wird. Borga VVP 45 wird üblicherweise zur Wandverkleidung größerer Industrie- und Gewerbehallen verwendet. Das innovative Profil verleiht der Fassade eine lebendige und zeitlose Optik. Die Profilhöhe macht das Blech stark und damit zu einer wirtschaftlichen Alternative für Gebäude mit großen Abständen zwischen den Tragelementen.

Der Stahlkern ist passiviert und mit einer Grundierung und Lackierung ausgestattet, verfügbar in Polyester P30  oder MATT.

Verfügbare Dicken: 0,5 mm / 0,6 mm



Datenblätter

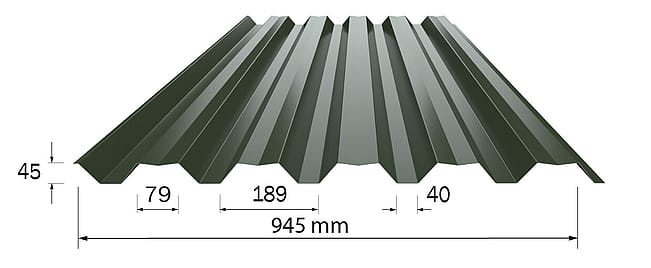

PROFILDATEN VVP 45

Nenndicke tnom mm 0,5 0,6
Dicke für die Berechnung tber mm 0,441 0,538
Masse m kg/m2 4,9 5,8
Streckgrenze fty N/mm2 250 250
Höhe mm 43 43
Deckbreite mm 950 950
Mindestlänge mm 500 500
Max. Länge mm 12000 12000
Auflagerreaktion, Endlager Rd kN/m 2,48 3,63
Auflagerreaktion, 50 mm Auflagerweite Rd kN/m 8,47 12,20
Auflagerreaktion,100 mm Auflagerweite Rd kN/m 11,11 15,89
Schub-/Knickfähigkeit, Flansch Vf kN/m 15 27,2
Schub-/Knickfähigkeit, Rippe Vw kN/m 32,9 59,8
Schub-/Knickfähigkeit, gesamt L2Vgd kN/m 63,7 77,7
Drehmoment, positive Druckeinwirkung Md kNm/m 1,043 1,442
Trägheitsmoment, positive Druckeinwirkung Idef mm4/mm 101,1 133,1
Moment, negative Druckeinwirkung Md kNm/m 1,13 1,592
Trägheitsmoment, negative Druckeinwirkung Idef mm4/mm 126,7 169,8
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, befestigt m 1,10 1,48
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, >2-Feld, Dachneigung <14°, befestigt m 1,30 1,75
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, nicht befestigt m 0,89 1,20

Profildatenberechnung gemäß Eurocode.

Gedruckte Farben können von den tatsächlichen Farben auf den Blättern unterscheiden. Bitte fragen Sie nach Stahlprobe.

Farbkarte
Standard Colors

Weiß (RAL 9003)

Silber (RAL 9006)

Graphit (087)

Schwarz (RAL 9005)

Blau (RAL 5010)

Ziegelrot (RAL 8004)

Cherry (RAL 3009)

Download
  • Farbtabelle Standard
