Leichtträger für Querträger und Pfetten

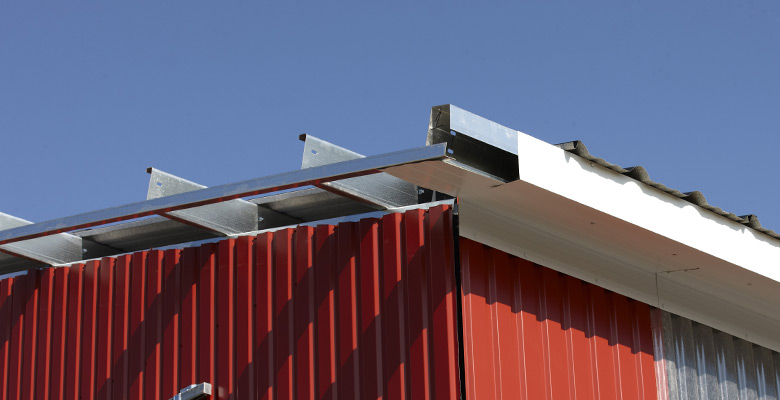

Eine clevere Lösung für die tragenden Elemente bei der Dach- und Wandkonstruktion sind Borgas Leichtträger. Sie ermöglichen gerade Linien bei der Installation von Wandverkleidungen und verleihen Ihrer Stahlhalle so ein ansprechenderes Äußeres.

Die Leichtträger sind als Z- und C-Profile erhältlich oder werden speziell nach Ihren Wünschen gefertigt. Dank der vorgebohrten Löcher ist eine präzise und schnelle Montage möglich.

Eigenschaften der Leichtträger von Borga:
  • Haltbare Lösung bei gutem Preis-Leistungs-Verhältnis
  • Maßgeschneiderte Längen
  • Einfache Montage über vorgebohrte Löcher
  • Schnelle Lieferung

anfrage

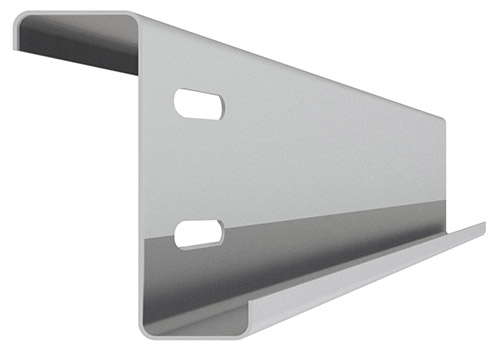

borga_building_components_lightbeams_zDas Z-Profil kann sowohl als Pfette als auch als Querträger verwendet werden. Das Profil wurde speziell für die überlappende Montage in Doppelabschnitten entwickelt. Bei Lasten, die nur einen der Flansche stabilisieren, werden fast ausschließlich Z-Profile eingesetzt.borga_building_components_lightbeams_c

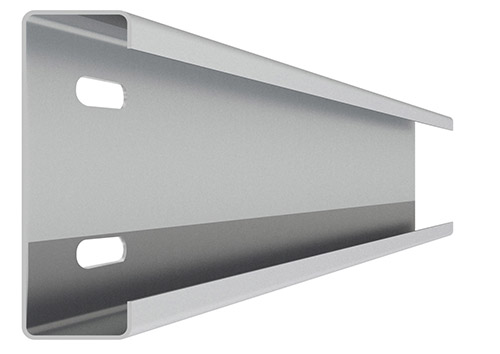

Das C-Profil wird gewöhnlich als Querträger eingesetzt oder wenn Überlappungen erforderlich sind. Es eignet sich auch ideal wenn Abschlüsse an Fenster- und Türrahmen usw. erforderlich sind.

borga_building_components_lightbeams_special



Spezialprofile wie S-Profile werden auf Anfrage gemäß der Kundenspezifikation gefertigt.



Materialspezifikation

  • Kaltgewalzter Stahl SUB 350 ASTM A 446 (Güte D) SS142122-10
  • Dehngrenze 350 MPa
  • Bruchgrenze 420 MPa
  • G90-Verzinkung gemäß ASTM A 525-71, entspricht einer 25 μm dicken Schicht

Statik

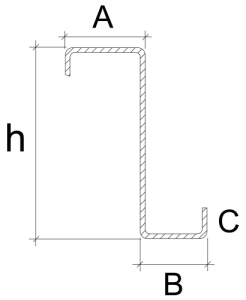

borga_building_components_light_beams_z_drawing

Profile Dicke
(mm)
Höhe
(mm)
A
(mm)
B
(mm)
C
(mm)
Gewicht
(kg/m)
Wx
(cm3)
tx
(mm4)
Z 120
C 120
1,0 120 59 (Z)

50 (C)

52 (Z)

50 (C)

14 1,94 7,42 47,70
1,2 14 2,41 10,42 63,50
1,5 15 2,89 13,07 80,60
2,0 18 3,90 17,19 106,00
2,5 19 4,79 21,31 131,40
Z 150
C 150
1,0 150 59 (Z)

50 (C)

52 (Z)

50 (C)

14 2,18 9,57 78,60
1,2 14 2,70 13,44 105,00
1,5 15 3,24 17,77 134,00
2,0 18 4,39 23,29 179,00
2,5 19 5,37 28,95 222,50
Z 200
C 200
1,0 200 59 (Z)

50 (C)

52 (Z)

50 (C)

12 2,54 13,02 146,00
1,2 12 3,14 18,35 197,30
1,5 13 3,78 24,51 253,70
2,0 16 5,02 34,53 345,70
2,5 17 6,26 42,69 436,00
