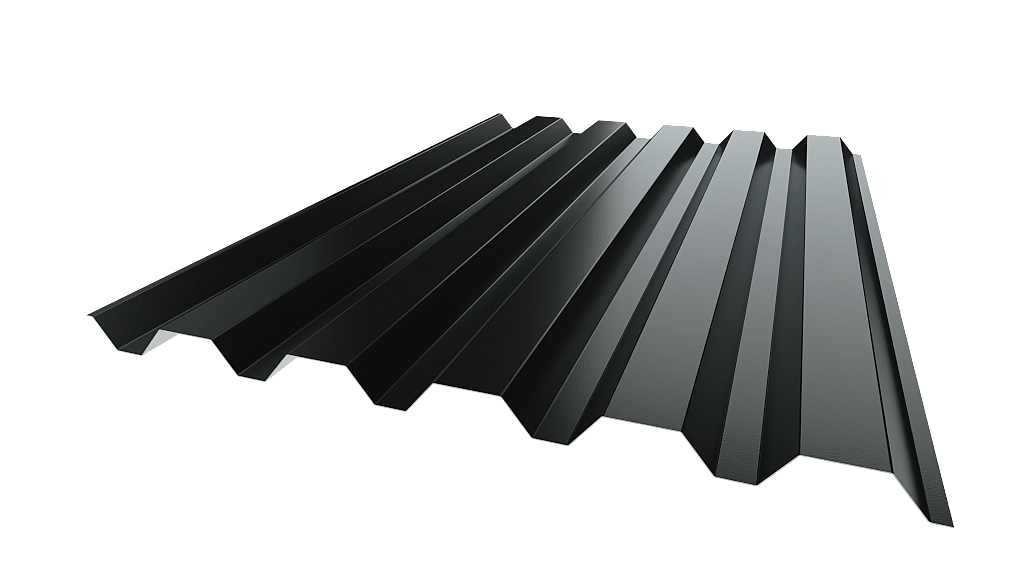

VP 45

Ein starkes Wandprofil, das große Abstände zwischen den Tragelementen erlaubt. Borga VP 45 wird bevorzugt zur Wandverkleidung größerer Stahlhallen für Industrie und Gewerbe verwendet. Das traditionelle und zugleich angehobene Profil verleiht der Fassade eine attraktive Optik. Die Profilhöhe macht das Blech stark und sorgt damit für eine kostengünstige Wandlösung.

Der Stahlkern ist passiviert und mit einer Grundierung und Lackierung ausgestattet, verfügbar in Polyester P30, P50, MATT oder unserer Premium-Reihe Metallic Colofer® City Lights.

Verfügbare Dicken: 0,5 mm / 0,6 mm



Farbkarte

Standard Colors

Weiß (RAL 9003)

Hellgrau (RAL 7035)

Silber (RAL 9006)

Graphit (RAL 7011)

Schwarz (RAL 9005)

Beige (RAL 1015)

Gelb (RAL 1002)

Resedagrün (RAL 6011)

Grün (RAL 6020)

Hellblau (RAL 5015)

Blau (RAL 5010)

Ziegelrot (RAL 8004)

Rot (RAL 3011)

Cherry (RAL 3009)

Braun (RAL 8017)

Datenblätter

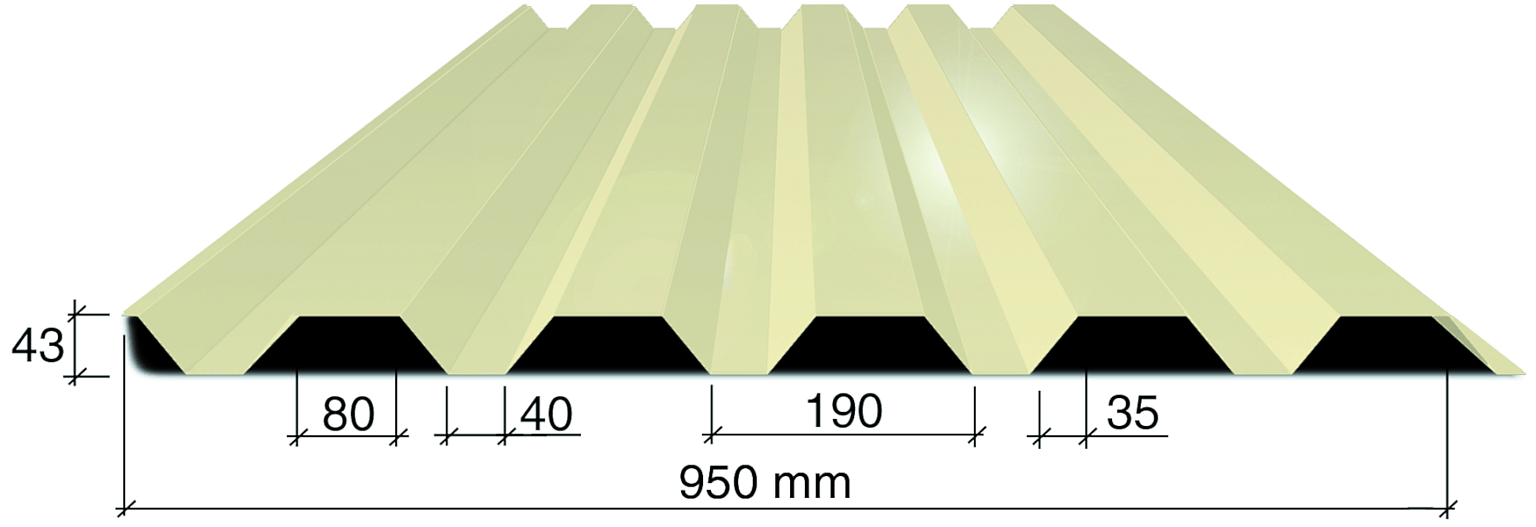

PROFILDATEN VP 45

Nenndicke tnom mm 0,5 0,6
Dicke für die Berechnung tber mm 0,441 0,538
Masse m kg/m2 4,9 5,8
Streckgrenze fty N/mm2 250 250
Höhe mm 43 43
Deckbreite mm 950 950
Mindestlänge mm 500 500
Max. Länge mm 12000 12000
Auflagerreaktion, Endlager Rd kN/m 2,48 3,63
Auflagerreaktion, 50 mm Auflagerweite Rd kN/m 8,47 12,20
Auflagerreaktion, 100 mm Auflagerweite Rd kN/m 11,11 15,89
Schub-/Knickfähigkeit, Flansch Vf kN/m 15 27,2
Schub-/Knickfähigkeit, Rippe Vw kN/m 32,9 59,8
Schub-/Knickfähigkeit, gesamt L2Vgd kN/m 63,7 77,7
Drehmoment, positive Druckeinwirkung Md kNm/m 1,043 1,442
Trägheitsmoment, positive Druckeinwirkung Idef mm4/mm 101,1 133,1
Moment, negative Druckeinwirkung Md kNm/m 1,13 1,592
Trägheitsmoment, negative Druckeinwirkung Idef mm4/mm 126,7 169,8
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, befestigt m 1,10 1,48
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, >2-Feld, Dachneigung <14°, befestigt m 1,30 1,75
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, nicht befestigt m 0,89 1,20

Profildatenberechnung gemäß Eurocode.

Gedruckte Farben können von den tatsächlichen Farben auf den Blättern unterscheiden. Bitte fragen Sie nach Stahlprobe.

Download
  • Farbtabelle Standard
  • Farbtabelle Premium
