Sinus 40

Ein Profil für hohe ästhetische Ansprüche Borga Sinus wird vornehmlich zur Wandverkleidung von Gewerbehallen verwendet, eignet sich aber überall, wo die ästhetischen Anforderungen an das architektonische Erscheinungsbild hoch sind. Das zeitlos moderne Sinus-Profil sorgt für eine Wandverkleidung, die über lange Jahre gut aussieht. Für eine noch exklusivere Optik und bessere Haltbarkeit ist das Sinus-Profil wahlweise auch mit Premium-Metallic-Lackierung erhältlich.

Das Profil kann horizontal oder vertikal angebracht werden.

Der Stahlkern ist passiviert und mit einer Grundierung und Lackierung ausgestattet, verfügbar in Polyester P30, P50, MATT oder unserer Premium-Reihe Metallic Colofer® City Lights.

Verfügbare Dicken: 0,5 mm / 0,6 mm



Farbkarte

Standard Colors

Weiß (RAL 9003)

Hellgrau (RAL 7035)

Silber (RAL 9006)

Graphit (RAL 7011)

Schwarz (RAL 9005)

Beige (RAL 1015)

Gelb (RAL 1002)

Resedagrün (RAL 6011)

Grün (RAL 6020)

Hellblau (RAL 5015)

Blau (RAL 5010)

Ziegelrot (RAL 8004)

Rot (RAL 3011)

Cherry (RAL 3009)

Braun (RAL 8017)

Datenblätter

PROFILDATEN SINUS

Nenndicke tnom mm 0,5 0,6
Dicke für die Berechnung tber mm 0,441 0,538
Masse m kg/m2 4,7 5,5
Streckgrenze fty N/mm2 250 250

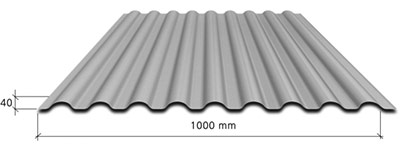

Höhe mm 40 40
Deckbreite mm 1000 1000
Mindestlänge mm 500 500
Max. Länge mm 10000 10000
Auflagerreaktion, Endlager Rd kN/m 1,57 2,53
Auflagerreaktion, 50 mm Auflagerweite Rd kN/m 5,37 8,49
Auflagerreaktion, 100 mm Auflagerweite Rd kN/m 7,04 11,07
Schub-/Knickfähigkeit, Flansch Vf kN/m 63,7 77,7
Schub-/Knickfähigkeit, Rippe Vw kN/m 31,0 56,2
Schub-/Knickfähigkeit, gesamt L2Vgd kN/m 59,0 77,7
Drehmoment, positive Druckeinwirkung Md kNm/m 1,033 1,378
Trägheitsmoment, positive Druckeinwirkung Idef mm4/mm 94,1 121,7
Moment, negative Druckeinwirkung Md kNm/m 1,174 1,519
Trägheitsmoment, negative Druckeinwirkung Idef mm4/mm 100,6 127,5
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, befestigt m 0,97 1,26
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, >2-Feld, Dachneigung <14°, befestigt m 1,15 1,49
Begehbarkeit (c:c), berechnet bei einem Personengewicht von 100 kg, 2-Feld, Dachneigung <14°, nicht befestigt m 0,79 1,02

Profildatenberechnung gemäß Eurocode.

Gedruckte Farben können von den tatsächlichen Farben auf den Blättern unterscheiden. Bitte fragen Sie nach Stahlprobe.

Download
  • Farbtabelle Standard
  • Farbtabelle Premium

Referenzhallen mit Sinus 40

Sporthalle in Tschechien
